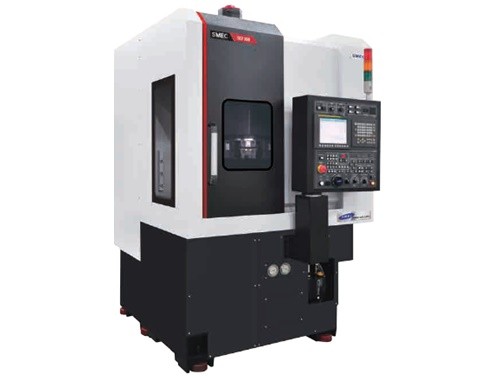

Карусельный обрабатывающий центр с фрезерной функцией SMEC SLV300М

Главная » КАТАЛОГ ОБОРУДОВАНИЯ » Карусельные обрабатывающие центры » Карусельные обрабатывающие центры с фрезерной функцией » Карусельный обрабатывающий центр с фрезерной функцией SMEC SLV300М

Макс. Ø обработки, мм: 390
Максимальная длина обработки, мм: 245
Размер патрона, мм: 250 [305]

Демонстрация работы SMEC серии SLV300M

ХАРАКТЕРИСТИКИ

Характеристики			[ ] : Опции
Описание			SLV300M
Описание			A type
Патрон	Размер патрона	мм	250 [305]
Габариты обработки	Максимальная деталь над станиной	мм	550
	Максимальная деталь над суппортом	мм	400
	Диаметр обработки на всю длину	мм	390
	Максимальная длина обработки	мм	245
Шпиндель	Обороты шпинделя	об/мин	3500
	Конус шпинделя	АSА	A2-8
	Мотор шпинделя	кВт	22/18,5
Перемещение по осям	Перемещение по оси Х	мм	230
	Перемещение по оси Z	мм	386
	Ускоренное перемещение по оси Х	м/мин	24
	Ускоренное перемещение по оси Z	м/мин	24
Револьвер инструмента	Количество инструментов	шт.	12 (ВМТ65)
	Обороты приводного инструмента	об/мин	5000
	Сечение державки резца	мм	□ 25×25
	Сечение державки сверла	мм	40
	Время смены инструмента	сек	0,15
Габариты станка	Размер	мм	1502x1969x2460
	Вес	кг	5500
	Номинальная мощность	кВА	33
Система ЧПУ			Fanuc, Siemens
*Дизайн и технические характеристики могут быть изменены производителем без предварительного уведомления.

Комплектация Заказать

Базовые опции и комплектация

Система Fanuc Plus Oi-TF Япония;
10.4” TFT LCD цветной монитор Fanuc;
Автоматический гидравлический патрон – 1 шт;
Педаль зажима патрона;
Устройство подтверждения зажима детали в патроне;
Регулировка усилия зажима патрона;
Сырые кулачки к патрону – 3 комплекта (9 шт.);
Каленые кулачки к патрону – 1 комплекта (3 шт.);
Комплект инструментальной оснастки на револьвер ВМТ:
Фрезерный аксиальный приводной блок — 2шт.;
Фрезерный радиальный приводной блок — 2шт.;
Оправка для подрезных резцов – 1 шт.;
Оправка для проходных резцов — 3шт.;
Оправка сверлильно-расточная – 4 шт.;
Набор переходных втулок – 9 шт.;
Освещение рабочей зоны LED;
Полное брызгозащитное ограждение рабочей зоны;
Автоматическая система смазки направляющих;
Блокировка открытия двери при работе;
Гидравлическая система;
Световая сигнализация рабочего процесса станка, 3 цвета;
Система СОЖ высокого давления 5 Бар;
Обмыв кабины СОЖ;
Подача СОЖ через инструмент;
Трансформатор силовой 380 B;
Жесткое нарезание резьбы метчиком (без компенсационного патрона);
Система контраварийной остановки станка при отключении электроэнергии;
Комплект для установки станка по уровню;
Комплект анкерных болтов;
Техническая документация по программированию ЧПУ Fanuc;
Техническая документация по обслуживанию станка;
Разъемы на контроллере ЧПУ:
Разъем для карт PCMCIA;
Разъем USB;
Разъем RJ-45 Ethernet;
Разъем RS-232.

Дополнительные опции и комплектация

Внешний конвейер уборки стружки;
Система очистки СОЖ от масла;
Увеличение давления СОЖ на 6, 10, 15 Бар;
Пистолет СОЖ;
Дополнительный обмыв детали СОЖ;
Система охлаждения бака с СОЖ;
Автоматическое ЧПУ управление открытие/закрытие двери;
Робот-интерфейс;
Ручной щуп для измерения / автоматической привязки инструмента;
Автоматический щуп для измерения / автоматической привязки инструмента;
Каленые кулачки к патрону, 1-комплект 3шт;
Сырые кулачки к патрону, 1-комплект 3 шт;
Увеличение/уменьшение размера патрона;
Обдув патрона сжатым воздухом;
Кондиционер электрического шкафа;
Увеличение внутренней памяти ЧПУ до 2GB;
Увеличение мощности фрезерной функции;
ПО Fanuc Manual Guide I – 3D симуляции обработки ЧПУ;
ПО Fanuc Круговая интерполяция;
Система мониторинга эффективности использования оборудования OEE;
Комплект режущего инструмента и оправки для изготовления тестовых деталей.

Нужна дополнительная информация или подбор станков для проекта ?

ОТПРАВИТЬ ЗАПРОС

Станина

Мостовая станина из специально разработанного чугуна марки Mechanite обеспечивает равномерное распределение нагрузки за счет большой плотности и цельнолитой сплошной конструкции без швов и соединений. Станина имеет повышенную устойчивость и позволяет подавлять отскоки и вибрации.

Направляющие

В станках SMEC применяются направляющие для силовой прецизионной обработки коробчатого типа. Использование станков с направляющими такого типа всегда предпочтительнее, когда обработка требует высокой нагрузки, жесткости, более высокого ресурса стойкости инструмента, лучшего демпфирования вибрациям и способности обрабатывать прочные материалы.

Шпиндель

Двигатель главного шпинделя с высоким крутящим моментом опирается на сдвоенные конические подшипники качения и сдвоенные радиальноупорные подшипники, обеспечивает эффективную обработку в тяжелых условиях и минимизируют время ускорения / замедления.

Револьвер

В корейских станках SMEC используются высокоскоростные револьверные головы ВМТ (Built-in Motor Turret – со встроенным в револьвер приводом инструмента), отличающиеся повышенными мощностью, точностью фрезерования и жесткостью крепления.

Устройство измерения инструмента

Устройство измерения инструмента служит дополнительным автоматическим корректором для компенсации износа и обнаружения поломки металлорежущего инструмента.

ЧПУ

В станках SMEC используется ЧПУ Fanuc. Для отдельных моделей возможно оснащение станка ЧПУ Siemens.
