Карусельний оброблювальний центр з фрезерною функцією SMEC SLV300М

Головна » КАТАЛОГ ОБЛАДНАННЯ » Карусельні оброблювальні центри » Карусельні оброблювальні центри з фрезерною функцією » Карусельний оброблювальний центр з фрезерною функцією SMEC SLV300М

Max Ø обробки, мм: 390
Max довжина обробки, мм: 245
Розмір патрону, мм: 250 [305]

Демонстрація роботи SMEC SLV300M

ХАРАКТЕРИСТИКИ

Характеристики			[ ] : Опції
Опис			SLV300
Опис			A type
Патрон	Розмір патрону	мм	250 [305]
Габарити обробки	Максимальна деталь над станиною	мм	550
	Максимальна деталь над супортом	мм	400
	Діаметр обробки на всю довжину	мм	390
	Максимальна довжина обробки	мм	245
Шпиндель	Оберти шпинделю	об/хв.	3500
	Конус шпинделю	АSА	A2-8
	Мотор шпинделю	кВт	22/18,5
Переміщення по осях	Переміщення по осі Х	мм	230
	Переміщення по осі Z	мм	386
	Прискорене переміщення по осі Х	м/хв.	24
	Прискорене переміщення по осі Z	м/хв.	24
Револьвер інструменту	Кількість інструментів	шт.	12 (ВМТ65)
	Оберти привідного інструменту	об/хв.	5000
	Перетин державки різця	мм	□ 25×25
	Перетин державки свердла	мм	40
	Час зміни інструменту	сек	0,15
Габарити верстату	Розмір	мм	1502x1969x2460
	Вага	кг	5500
	Номінальна потужність	кВА	33
Система ЧПК			Fanuc, Siemens
*Дизайн і технічні характеристики можуть бути змінені виробником без попередього повідомлення.

КомплектацІя Замовити

Базові опції та комплектація

Система Fanuc Plus Oi-TF Японія;
10.4” TFT LCD кольоровий монітор Fanuc;
Автоматичний гідравлічний патрон – 1 шт;
Педаль зажиму патрону;
Пристрій підтвердження зажиму деталі в патроні;
Регулювання зусилля зажиму патрону;
Сирі кулачки для патрону – 3 комплекти (9 шт.);
Гартовані кулачки для патрону – 1 комплект (3 шт.);
Комплект інструментального оснащення на револьвер ВМТ:
Фрезерний аксіальний привідний блок — 2 шт.;
Фрезерний радіальний привідний блок — 2 шт.;
Оправка для підрізних різців — 1 шт.;
Оправка для прохідних різців — 3 шт.;
Оправка сверлильно-розточувальна — 4 шт.;
Набір перехідних втулок — 9 шт.;
Освітлення робочої зони LED;
Повне бризкозахисне огородження робочої зони;
Автоматична система змащення направляючих;
Блокування відчинення дверей під час роботи;
Гідравлічна система;
Світлова сигнализація робочего процесу верстату, 3 кольори;
Система ЗОР високого тиску 5 Бар;
Обмив кабіни ЗОР;
Подача ЗОР через інструмент;
Трансформатор силовий 380 B;
Жорстке нарізання різьби мітчиком (без компенсаційного патрону);
Система контраварійної зупинки верстату при відключенні електроенергії;
Комплект для встановлення верстату за рівнем;
Комплект анкерних болтів;
Технічна документація по програмуванню ЧПК Fanuc;
Технічна документація по обслуговуванню верстату;
Роз’єми на контролері ЧПК:
Роз’єм для карт PCMCIA;
Роз’єм USB;
Роз’єм RJ-45 Ethernet;
Роз’єм RS-232.

Додаткові опції та комплектація

Зовнішній конвеєр для прибирання стружки;
Система очищення ЗОР від масла;
Підвищення тиску ЗОР на 6, 10, 15 Бар;
Пістолет ЗОР;
Додатковий обмив деталі ЗОР;
Система охолодження баку с ЗОР;
Автоматичне ЧПК кероване відчинення/зачинення дверей ;
Робот-інтерфейс;
Ручний щуп для вимірювання / автоматичної прив’язки інструменту;
Автоматичний щуп для вимірювання / автоматичної прив’язки інструменту;
Гартовані кулачки для патрону – 1 комплект (3 шт.);
Сирі кулачки для патрону – 1 комплект (3 шт.);
Збільшення/зменшенне розміру патрону;
Обдув патрону стиснутим повітрям;
Кондиціонер електричної шафи;
Збільшення внутрішньої пам’яті ЧПК до 2GB;
Збільшення потужності фрезерної функції;
ПО Fanuc Manual Guide I – 3D симуляція обробки ЧПК;
Система моніторингу ефективності використання обладнання OEE;
Комплект ріжучого інструменту і оправок для виготовлення тестових деталей.

Потрібна додаткова інформація або підбір верстатів для проекту?

ВІДПРАВИТИ ЗАПИТ

Станина

Мостова станина з спеціально розробленого чавуну марки Mechanite забезпечує рівномірний розподіл навантаження за рахунок великої щільності і суцільнолитою конструкції без швів і з’єднань. Станина має підвищену стійкість і дозволяє пригнічувати відскоки та вібрації.

Направляючі

У верстатах SMEC застосовуються направляючі для силової прецизійної обробки коробчатого типу. Використання верстатів з направляючими такого типу завжди краще, коли обробка вимагає високого навантаження, жорсткості, більш високого ресурсу стійкості інструменту, кращого демпфірування вібрацій і здатності обробляти міцні матеріали.

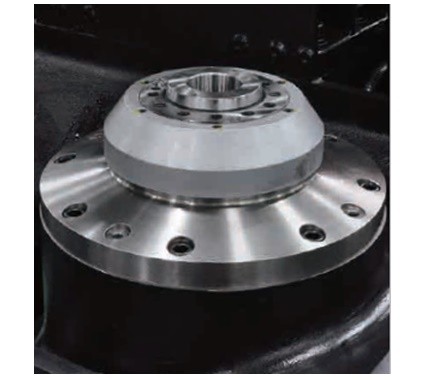

Шпиндель

Двигун головного шпинделя з високим крутним моментом спирається на здвоєні конічні підшипники кочення і здвоєні радіально-упорні підшипники, забезпечує ефективну обробку в важких умовах і мінімізує час прискорення / уповільнення.

Револьвер

У корейських верстатах SMEC використовуються високошвидкісні револьверні голови ВМТ (Built-in Motor Turret) з вбудованим в револьвер приводом інструменту, що відрізняються підвищеними потужністю, точністю фрезерування і жорсткістю кріплення.

Пристрій зміни інструменту

Пристрій вимірювання інструменту слугує додатковим автоматичним коректором для компенсації зносу і виявлення поломки металорізального інструменту.

ЧПК

В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens.
