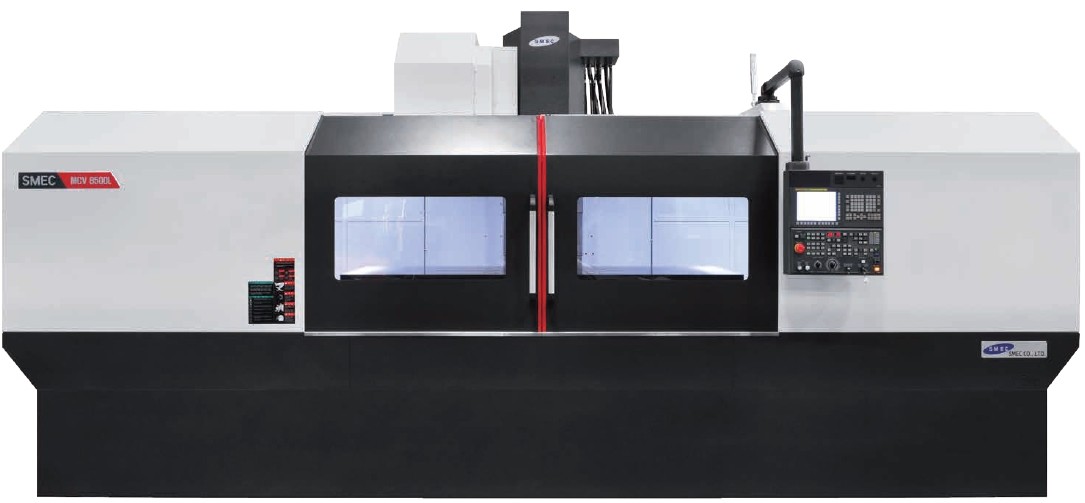

Фрезерний оброблювальний центр SMEC MCV8500L

Головна » КАТАЛОГ ОБЛАДНАННЯ » Фрезерні оброблювальні центр » Фрезерний оброблювальний центр SMEC MCV8500L

Розмір столу, мм: 2600×850
Хід по X/Y/Z, мм: 2540/850/650
Оберти шпинделю, об/хв: 12000

Демонстрація роботи SMEC MCV8500L

ХАРАКТЕРИСТИКИ

Характеристики			[ ] : Опції
Опис			MCV8500L
Переміщення	Хід по осі Х	мм	2540
	Хід по осі Y	мм	850
	Хід по осі Z	мм	650
	Відстань від носу шпинделю до столу	мм	150-800
Стіл	Розмір столу	мм	2600×850
	Максимальне навантаження на стіл	кгс	2000
	Пази на столі	мм	18Н8 х р125 х 6 шт.
Шпиндель	Оберти шпинделю	об/хв.	12000
	Мотор шпинделю	кВт	18,5/15
	Конус шпинделю	ASA	ВВТ40
Прискорені переміщення	Прискорене переміщення по осі Х	м/хв.	30
	Прискорене переміщення по осі Y	м/хв.	30
	Прискорене переміщення по осі Z	м/хв.	24
Магазин инструменту	Кількість інструментів	шт.	30
Магазин инструменту	Час зміни інструменту	сек.	1,3
Габарити верстату	Розмір	мм	6480x3791x2965
	Вага	кг	16000
	Номінальна потужність	кВА	38
Система ЧПК			Fanuc
*Дизайн і технічні характеристики можуть бути змінені виробником без попередього повідомлення.

КомплектацІя Замовити

Базові опції та комплектація

Система Fanuc Plus Oi-TF Японія;
15” TFT LCD кольоровий монітор Fanuc;
Магазин зміни інструменту;
Освітлення робочої зони LED;
Система зовнішньої подачі ЗОР 10 Бар;
Пістолет обмиву ЗОР зони обробки;
Бак з ємністю ЗОР;
Система очищення ЗОР від масла;
Повне огородження робочої зони;
Захист КГП та направляючих за всяма осями;
Автоматична система проливного змащення;
Світлова сигнализація робочего процесу верстату, 3 кольори;
Виносний маховик на 5 осей;
Стружкоприбиральник шнековий — 2 шт.;
Трансформатор силовий 380 B;
Масляне примусове охолодження шпинделя;
Контроль температури вузлів верстату;
Пістолет обдуву стиснутим повітрям;
Опція ЧПК Fanuc AICC-II – обробка 200 кадрів вперед;
Жорстке нарізання різьби без компенсаційного патрону;
Комплект для встановлення верстату за рівнем;
Комплект анкерних болтів;
Комплект повної технічної документації;
Роз’єм для карт PCMCIA;
Роз’єм USB;
Роз’єм RJ-45 Ethernet;
Роз’єм RS-232.

Додаткові опції та комплектація

Конвеєр для прибирання стружки;
Автоматичні двері;
Підготовка верстату для подачі ЗОР через шпиндель;
Підвищення тиску подачі ЗОР через шпиндель;
Очисник ЗОР від масла;
Пістолет обмиву ЗОР зони обробки;
Пістолет обдуву стиснутим повітрям;
Уловлювач масляного туману;
Уловлювач пилу;
Підняття колони осі Z на +200 мм;
Збільшення обертів шпинделю до 15000 об/хв;
Оптичні лінійки Heidenhain для осей X / Y / Z;
Опція ЧПК збільшення внутрішньої пам’яті ЧПК до 2GB;
ПО Fanuc Manual Guide I – 3D симуляція обробки ЧПК;
ПО Fanuc Згладжуюча інтерполяція;
ПО Fanuc Вибір режиму згладжування;
Підготовка під 4-ту вісь;
Стіл ЧПК поворотний TJR (R)J Japan;
Привід ЧПК столу Fanuc Motor driver 6160 з комплектом підключення;
Задня бабка TТJ Japan;
Патрон трьохкулачковий і планшайба SK;
Протистіл, підтримка RTA-J;
Щуп прив’язки інструменту Renishaw;
Система обміру/прив’язки деталі Renishaw;
Автоматичне відключення верстату після завершення програми М30;
Додаткові М-команди.

Потрібна додаткова інформація або підбір верстатів для проекту?

ВІДПРАВИТИ ЗАПИТ

Станина

Станина верстатів SMEC забезпечує ідеальне поглинання вібрацій, чим гарантує максимальну точність обробки і високий клас продукції, що випускається. На верстаті застосовується унікальне рішення конструкції станини у вигляді повноцінної суцільнолитий трапеції, що дозволяє рівномірно рознести навантаження.

Направляючі

На фрезерному верстаті MCV8500L застосовується унікальне рішення c шістьма направляючими по осі Y, що дозволяє рівномірно рознести навантаження по станині при переміщенні столу.

Шпиндель

Передова технологія і конічна конструкція шпинделів, що застосовуються в верстатах SMEC, дозволяє рівномірно розподілити високе осьове навантаження і забезпечити контроль тепловиділення. Завдяки примусовому охолодженню, робота вузла шпинделя буде стабільною при силових режимах обробки.

Конус шпинделю

Подвійний контакт конуса шпинделя ВВТ забезпечує надійне з’єднання конуса і торця тримача інструменту і шпинделя для підтримки жорсткості різання на високих швидкостях. Використання конуса ВВТ підвищує точність і надійність обробки, поліпшує округлість при розточуванні і свердлінні.

Охолодження КГП

КГП (кулькова-гвинтова передача) з системою охолодження і попереднім натяжінням, яка використовується в верстатах SMEC, відрізняється високою швидкістю реакції, точністю позиціонування, міцністю і надійністю здвоєного корпусу гайки.

ЧПК

В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens и Mitsubishi.
