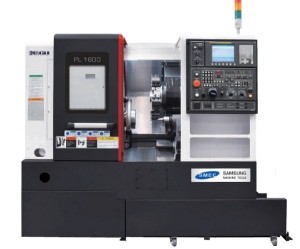

Токарный обрабатывающий центр SMEC PL1600
Демонстрация работы SMEC серии PL1600
ХАРАКТЕРИСТИКИ
Характеристики | [ ] : Опции | |||
Описание | PL1600A | PL1600B | ||
A type | B type | |||
Патрон | Размер патрона | мм | 150 | 200 |
Габариты обработки | Максимальная деталь над станиной | мм | 530 | 530 |
Максимальная деталь над суппортом | мм | 290 | 290 | |
Диаметр обработки на всю длину | мм | 290 | 290 | |
Максимальная длина обработки | мм | 307 | 270 | |
Шпиндель | Обороты шпинделя | об/мин | 6000 | 4500 |
Конус шпинделя | АSА | А2-5 | А2-6 | |
Проходное отверстие в шпинделе | мм | 52 | 52 | |
Диаметр отверстия шпинделя | мм | 61 | 61 | |
Мотор шпинделя | кВт | 15/11 | 15/11 | |
Перемещение по осям | Перемещение по оси Х | мм | 165 | 165 |
Перемещение по оси Z | мм | 350 | 350 | |
Ускоренное перемещение по оси Х | м/мин | 24 | 24 | |
Ускоренное перемещение по оси Z | м/мин | 30 | 30 | |
Револьвер инструмента | Количество инструментов | шт. | 12 | 12 |
Сечение державки резца | мм | □ 20х20 | □ 25х25 | |
Сечение державки сверла | мм | 32 | 32 | |
Время смены инструмента | сек | 0,15 | 0,15 | |
Задняя бабка | Диаметр пиноли задней бабки | мм | [65] | [65] |
Перемещение задней бабки | мм | [80] | [80] | |
Конус задней бабки | МТ | [MT4] | [MT4] | |
Габариты станка | Размер | мм | 2395x1760x2071 | 2395x1760x2071 |
Вес | кг | 2850 | 2940 | |
Номинальная мощность | КВА | 31 | 31 | |
Система ЧПУ | Fanuc, Siemens | |||
*Дизайн и технические характеристики могут быть изменены производителем без предварительного уведомления. |
Станина
Мостовая станина из специально разработанного чугуна марки Mechanite c углом наклона в 45о обеспечивает равномерное распределение нагрузки за счет большой плотности и цельнолитой сплошной конструкции без швов и соединений. Станина имеет повышенную устойчивость и позволяет подавлять отскоки и вибрации.
Направляющие
В станках SMEC применяются направляющие для силовой прецизионной обработки коробчатого типа. Использование станков с направляющими такого типа всегда предпочтительнее, когда обработка требует высокой нагрузки, жесткости, более высокого ресурса стойкости инструмента, лучшего демпфирования вибрациям и способности обрабатывать прочные материалы.
Шпиндель
Шпиндель станков SMEC оснащен эффективной системой теплоотвода, опирается на сдвоенные конические подшипники качения и сдвоенные радиально-упорные подшипники и гарантировано не имеет люфтов с радиальном и осевом направлениях
Револьвер
Благодаря использованию мощного серво-индексного двигателя, разработанного SMEC, время смены инструмента составляет всего 0,15 сек. Высокая жесткость конструкции позволяет достичь большей точности и повторяемости при обработке
Задняя бабка
Задняя бабка представляет собой вторую опору для поддержания обрабатываемой заготовки при обработке в центрах. Используется при обработке длинной и тяжелой детали, создавая усиленную ось вращения заготовки и исключая возможные отклонения заготовки от оси вращения.
ЧПУ
В станках SMEC используется ЧПУ Fanuc. Для отдельных моделей возможно оснащение станка ЧПУ Siemens
