Трубонарізний верстат SMEC SL5500

Головна » КАТАЛОГ ОБЛАДНАННЯ » Трубонарізні верстати » Трубонарізний верстат SMEC SL5500

Макс. Ø обробки, мм: 690
Max довжина обробки, мм: 1097 [2000,3000]
Розмір патрону, мм: 530/610/810

ХАРАКТЕРИСТИКИ

Характеристики			[ ] : Опції
Опис			SL5500A	SL5500В	SL5500С
Опис			A type	В type	С type
Патрон	Розмір патрону	мм	530	610	810
Габарити обробки	Максимальна деталь над станиною	мм	900	900	900
	Максимальна деталь над супортом	мм	800	800	800
	Діаметр обробки на всю довжину	мм	690	690	690
	Максимальна довжина обробки	мм	1097 [2000,3000]	1097 [2000,3000]	1097 [2000,3000]
Шпиндель	Оберти шпинделю	об/хв.	1500	1200	1000
	Конус шпинделю	АSА	A2-15	A2-15	A2-20
	Прохідний отвір шпинделю	мм	181	181	275
	Діаметр отвору шпинделю	мм	181	181	275
	Мотор шпинделю	кВт	45/30	45/30	55/37
Переміщення по осях	Переміщення по осі Х	мм	370	370	370
	Переміщення по осі Z	мм	1130 [2250,3250]	1130[2250,3250]	1130 [2250,3250]
	Прискорене переміщення по осі Х	м/хв.	20	20	20
	Прискорене переміщення по осі Z	м/хв.	15	15	15
Револьвер інструменту	Кількість інструментів	шт.	12	12	12
	Перетин державки різця	мм	□ 32х32	□ 32х32	□ 32х32
	Перетин державки свердла	мм	60[80]	60[80]	60[80]
	Час зміни інструменту	сек	0,25	0,25	0,25
Задня бабка	Діаметр піноли задньої бабки	мм	150	150	150
	Переміщення задньої бабки	мм	980 [1980,2980]	980 [1980,2980]	980 [1980,2980]
	Конус задньої бабки	МТ	MT5	MT5	MT5
Габарити верстату	Розмір	мм	4649x2230x2320	5570x2153x2359	6350x2290x2329
	Вага	кг	15000	18000	20000
	Номінальна потужність	кВА
Система ЧПК			Fanuc, Siemens
*Дизайн і технічні характеристики можуть бути змінені виробником без попередього повідомлення.

Комплектація Замовити

Базові опції та комплектація

Система Fanuc Plus Oi-TF Японія;
10.4” TFT LCD кольоровий монітор Fanuc;
Автоматичний гідравлічний патрон – 1 шт;
Педаль зажиму патрону;
Пристрій підтвердження зажиму деталі в патроні;
Регулювання зусилля зажиму патрону;
Сирі кулачки для патрону – 3 комплекти (9 шт.);
Гартовані кулачки для патрону – 1 комплект (3 шт.);
Комплект інструментального оснащення на револьвер ВМТ:
Фрезерний аксіальний привідний блок — 2 шт.;
Фрезерний радіальний привідний блок — 2 шт.;
Оправка для підрізних різців — 1 шт.;
Оправка для прохідних різців — 3 шт.;
Оправка сверлильно-розточувальна — 4 шт.;
Набір перехідних втулок — 9 шт.;
Освітлення робочої зони LED;
Повне бризкозахисне огородження робочої зони;
Задня бабка з центром, що обертається, ЧПК-керована піноль;
Автоматична система змащення направляючих;
Блокування відчинення дверей під час роботи;
Гідравлічна система;
Світлова сигнализація робочего процесу верстату, 3 кольори;
Система ЗОР високого тиску 5 Бар;
Подача ЗОР через інструмент;
Трансформатор силовий 380 B;
Жорстке нарізання різьби мітчиком (без компенсаційного патрону);
Система контраварійної зупинки верстату при відключенні електроенергії;
Комплект для встановлення верстату за рівнем;
Комплект анкерних болтів;
Технічна документація по програмуванню ЧПК Fanuc;
Технічна документація по обслуговуванню верстату;
Роз’єми на контролері ЧПК:
Роз’єм для карт PCMCIA;
Роз’єм USB;
Роз’єм RJ-45 Ethernet;
Роз’єм RS-232.

Додаткові опції та комплектація

Зовнішній конвеєр для прибирання стружки;
Система очищення ЗОР від масла;
Підвищення тиску ЗОР на 6, 10, 15 Бар;
Пістолет ЗОР;
Додатковий обмив деталі ЗОР;
Система охолодження баку з ЗОР;
Автоматичне ЧПК кероване відчинення/зачинення дверей ;
Автоматична ЧПК задня бабка з центром, що обертається, ЧПК-керована піноль ;
Педаль керування задньою бабкою;
Версія верстату без задньої бабки;
Інтерфейс для автоматної подачі прутка;
Пристрій автоматної подачі прутка;
Робот-інтерфейс;
Ручний щуп для вимірювання / автоматичної прив’язки інструменту;
Автоматичний щуп для вимірювання / автоматичної прив’язки інструменту;
Гартовані кулачки для патрону – 1 комплект (3 шт.);
Сирі кулачки для патрону – 1 комплект (3 шт.);
Збільшення/зменшенне розміру патрону;
Обдув патрону стиснутим повітрям;
ЧПК керована база для закріплення люнету;
ЧПК керований люнет ASR;
Кондиціонер електричної шафи;
Збільшення внутрішньої пам’яті ЧПК до 2GB;
Збільшення потужності фрезерної функції;
ПО Fanuc Manual Guide I – 3D симуляція обробки ЧПК;
ПО Fanuc Кругова інтерполяція;
Система моніторингу ефективності використання обладнання OEE;
Комплект ріжучого інструменту і оправок для виготовлення тестових деталей.

Потрібна додаткова інформація або підбір верстатів для проекту?

ВІДПРАВИТИ ЗАПИТ

Станина

Мостова станина з спеціально розробленого чавуну марки Mechanite з кутом нахилу в 45° забезпечує рівномірний розподіл навантаження за рахунок великої щільності і суцільнолитою конструкції без швів і з’єднань. Станина має підвищену стійкість і дозволяє пригнічувати відскоки та вібрації.

Направлячі

У верстатах SMEC застосовуються направляючі для силової прецизійної обробки коробчатого типу. Використання верстатів з направляючими такого типу завжди краще, коли обробка вимагає високого навантаження, жорсткості, більш високого ресурсу стійкості інструменту, кращого демпфірування вібрацій і здатності обробляти міцні матеріали.

Шпиндель

Унікальна розробка компанії SMEC дозволяє обладнати токарний обробний центр двома шпинделями для ефективної обробки труб великих діаметрів.

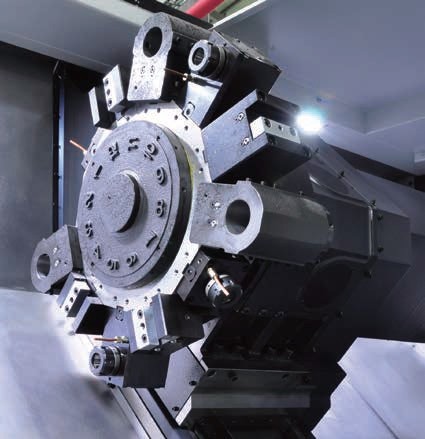

Револьвер

Завдяки використанню потужного сервоіндексного двигуна, розробленого SMEC, час зміни інструменту становить всього 0,2 сек. Висока жорсткість конструкції дозволяє досягти більшої точності і повторюваності при обробці.

Редуктор

Додатковою перевагою даної серії верстатів є використання автоматичного понижуючого редуктора для силової обробки деталей великих діаметрів.

ЧПК

В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens.
