Токарно-фрезерний оброблювальний центр з віссю Y SMEC SL3500Y

Головна » КАТАЛОГ ОБЛАДНАННЯ » Токарні оброблювальні центри » Токарно-фрезерні оброблювальні центри з віссю Y » Токарно-фрезерний оброблювальний центр з віссю Y SMEC SL3500Y

Max Ø обробки – 430 мм
Max довжина обробки – 780/2125 мм
Розмір патрону – Ø 300/380 мм

Демонстрація роботи SMEC SL3500Y

ХАРАКТЕРИСТИКИ

Характеристики			[ ] : Опції
Опис			SL3500AY	SL3500ALY	SL3500ВY	SL3500ВLY
Опис			A type		B type
Патрон	Розмір патрону	мм	300	300	380	380
Габарити обробки	Максимальна деталь над станиною	мм	850	850	850	850
	Максимальна деталь над супортом	мм	850	850	850	850
	Діаметр обробки на всю довжину	мм	430	430	430	430
	Максимальна довжина обробки	мм	780	2125	780	2125
Шпиндель	Оберти шпинделю	об/хв.	2500	2500	2000	2000
	Конус шпинделю	АSА	A2-11	A2-11	A2-11	A2-11
	Прохідний отвір шпинделю	мм	103	103	117,5	117,5
	Діаметр отвору шпинделю	мм	115	115	132	132
	Мотор шпинделю	кВт	18,5/26	18,5/26	18,5/26	18,5/26
Переміщення по осях	Переміщення по осі Х	мм	280	280	280	280
	Переміщення по осі Y	мм	130	130	130	130
	Переміщення по осі Z	мм	830	2200	830	2200
	Прискорене переміщення по осі Х	м/хв.	30	30	30	30
	Прискорене переміщення по осі Y	м/хв.	10	10	10	10
	Прискорене переміщення по осі Z	м/хв.	30	30	30	30
Револьвер інструменту	Кількість інструментів	шт.	12 (24) (BMT65)	12 (24) (BMT65)	12 (24) (BMT65)	12 (24) (BMT65)
	Оберти привідного інструменту	об/хв.	4500	4500	4500	4500
	Перетин державки різця	мм	□ 25х25	□ 25х25	□ 25х25	□ 25х25
	Перетин державки свердла	мм	50	50	50	50
	Час зміни інструменту	сек	0,2	0,2	0,2	0,2
Задня бабка	Діаметр піноли задньої бабки	мм	110	110	110	110
	Переміщення задньої бабки	мм	720	2090	720	2090
	Конус задньої бабки	МТ	МТ4(Built-in)	МТ4(Built-in)	МТ4(Built-in)	МТ4(Built-in)
Габарити верстату	Розмір	мм	4009x2162x 2289	5450x2162x 2289	4009x2162x 2289	5450x2162x 2289
	Вага	кг	7000	10500	7000	10500
	Номінальна потужність	кВА	50	50	50	50
Система ЧПК			Fanuc, Siemens
*Дизайн і технічні характеристики можуть бути змінені виробником без попередього повідомлення.

КомплектацІя Замовити

Базові опції та комплектація

Система Fanuc Plus Oi-TF Японія;
15” TFT LCD кольоровий монітор Fanuc;
Автоматичний гідравлічний патрон – 1 шт;
Педаль зажиму патрону;
Пристрій підтвердження зажиму деталі в патроні;
Регулювання зусилля зажиму патрону;
Сирі кулачки для патрону – 3 комплекти (9 шт.);
Гартовані кулачки для патрону – 1 комплект (3 шт.);
Комплект інструментального оснащення на револьвер ВМТ:
Фрезерний аксіальний привідний блок — 2 шт.;
Фрезерний радіальний привідний блок — 2 шт.;
Оправка для підрізних різців — 1 шт.;
Оправка для прохідних різців — 3 шт.;
Оправка сверлильно-розточувальна — 4 шт.;
Набір перехідних втулок — 9 шт.;
Освітлення робочої зони LED;
Повне бризкозахисне огородження робочої зони;
Задня бабка з центром, що обертається, ЧПК-керована піноль;
Автоматична система змащення направляючих;
Блокування відчинення дверей під час роботи;
Гідравлічна система;
Світлова сигнализація робочего процесу верстату, 3 кольори;
Система ЗОР високого тиску 5 Бар;
Подача ЗОР через інструмент;
Трансформатор силовий 380 B;
Жорстке нарізання різьби мітчиком (без компенсаційного патрону);
Система контраварійної зупинки верстату при відключенні електроенергії;
Комплект для встановлення верстату за рівнем;
Комплект анкерних болтів;
Технічна документація по програмуванню ЧПК Fanuc;
Технічна документація по обслуговуванню верстату;
Роз’єми на контролері ЧПК:
Роз’єм для карт PCMCIA;
Роз’єм USB;
Роз’єм RJ-45 Ethernet;
Роз’єм RS-232.

Додаткові опції та комплектація

Зовнішній конвеєр для прибирання стружки;
Уловлювач готових деталей;
Система очищення ЗОР від масла;
Підвищення тиску ЗОР на 6, 10, 15 Бар;
Пістолет ЗОР;
Додатковий обмив деталі ЗОР;
Система охолодження баку з ЗОР;
Автоматичне ЧПК кероване відчинення/зачинення дверей ;
Автоматична ЧПК задня бабка з центром, що обертається, ЧПК-керована піноль ;
Педаль керування задньою бабкою ;
Версія верстату без задньої бабки;
Інтерфейс для автоматної подачі прутка;
Пристрій автоматної подачі прутка;
Робот-інтерфейс;
Ручний щуп для вимірювання / автоматичної прив’язки інструменту;
Автоматичний щуп для вимірювання / автоматичної прив’язки інструменту;
Гартовані кулачки для патрону – 1 комплект (3 шт.);
Сирі кулачки для патрону – 1 комплект (3 шт.);
Збільшення/зменшенне розміру патрону;
Обдув патрону стиснутим повітрям;
ЧПК керована база для закріплення люнету;
ЧПК керований люнет ASR;
Кондиціонер електричної шафи;
Збільшення внутрішньої пам’яті ЧПК до 2GB;
Збільшення потужності фрезерної функції;
ПО Fanuc Manual Guide I – 3D симуляція обробки ЧПК;
ПО Fanuc Кругова інтерполяція;
Система моніторингу ефективності використання обладнання OEE;
Комплект ріжучого інструменту і оправок для виготовлення тестових деталей.

Потрібна додаткова інформація або підбір верстатів для проекту?

ВІДПРАВИТИ ЗАПИТ

Станина

Мостова станина з спеціально розробленого чавуну марки Mechanite забезпечує рівномірний розподіл навантаження за рахунок великої щільності і суцільнолитою конструкції без швів і з’єднань. Станина має підвищену стійкість і дозволяє пригнічувати відскоки та вібрації.

Направляючі

У верстатах SMEC застосовуються направляючі для силової прецизійної обробки коробчатого типу. Використання верстатів з направляючими такого типу завжди краще, коли обробка вимагає високого навантаження, жорсткості, більш високого ресурсу стійкості інструменту, кращого демпфірування вібрацій і здатності обробляти міцні матеріали.

Шпиндель

Шпиндель верстатів SMEC оснащений ефективною системою відводу тепла, спирається на здвоєні конічні підшипники кочення і здвоєні радіально-упорні підшипники і гарантовано не має люфтів в радіальному і осьовому напрямках.

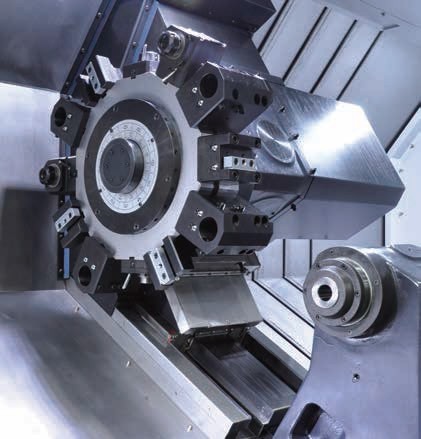

Револьвер

У корейських верстатах SMEC використовуються високошвидкісні револьверні голови ВМТ (Built-in Motor Turret) з вбудованим в револьвер приводом інструменту, що відрізняються підвищеними потужністю, точністю фрезерування і жорсткістю кріплення.

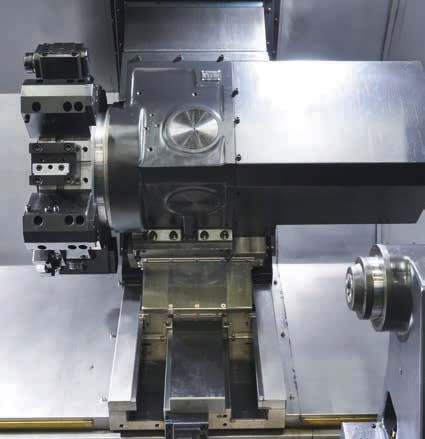

Вісь Y

У верстатах SMEC для осі Y використовуються направляючі ковзання з окремим приводом. Переміщення по осі Y реалізовано через одночасне переміщення по осі Х і додатковій осі. Це саме передове, надійне і стабільне рішення, що існує в наш час.

ЧПК

В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens.
