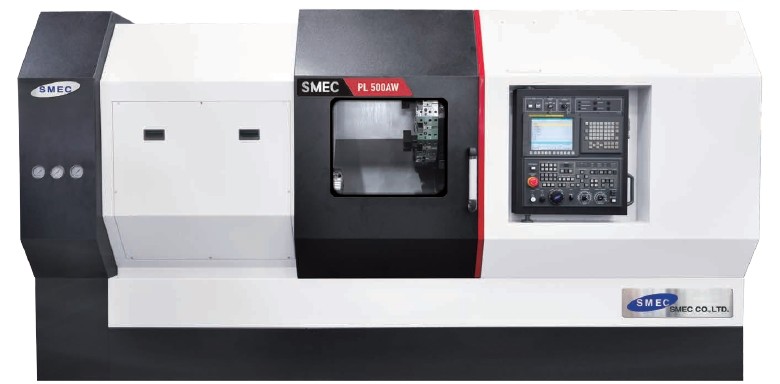

Спеціальний верстат SMEC PL500AW / PL600AW / PL800AW

Головна » КАТАЛОГ ОБЛАДНАННЯ » Спеціальні верстати » Спеціальний верстат SMEC PL500AW / PL600AW / PL800AW

Max Ø обробки, мм: 670
Max довжина обробки, мм: 670
Розмір патрону, мм: 510/610/675

Демонстрація роботи SMEC PL500AW / PL600AW / PL800AW

ХАРАКТЕРИСТИКИ

Характеристики			[ ] : Опції
Опис			PL500AW	P600AW	PL800AW
Патрон	Розмір патрону	мм	510	610	675
Габарити обробки	Максимальна деталь над станиною	мм	830	830	900
	Максимальна деталь над супортом	мм	720	720	720
	Діаметр обробки на всю довжину	мм	670	670	670
	Максимальна довжина обробки	мм	670	670	670
Шпиндель	Оберти шпинделю	об/хв.	3000	2000	2000
	Конус шпинделю	АSА	A2-8	A2-11	A2-11
	Прохідний отвір шпинделю	мм	91	91	–
	Діаметр отвору шпинделю	мм	105	132	150
	Мотор шпинделю	кВт	37/30	37/30	65/45
Переміщення по осях	Переміщення по осі Х	мм	360	360	570
	Переміщення по осі Z	мм	680	680	550
	Прискорене переміщення по осі Х	м/хв.	20	20	20
	Прискорене переміщення по осі Z	м/хв.	24	24	20

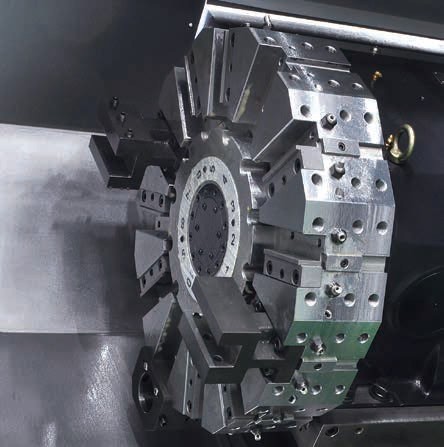

Револьвер інструменту	Кількість інструментів	шт.	12	12	2*6
	Перетин державки різця	мм	□ 32×32	□ 32×32	□ 32×32
	Перетин державки свердла	мм	60	60	60
	Час зміни інструменту	сек	0,25	0,25	0,25
Габарити верстату	Розмір	мм	3845x2090x2195	3845x2090x2195	3890x2605x3958
	Вага	кг	7700	7800	18000
	Номінальна потужність	кВА	60	60	60
Система ЧПК			Fanuc
*Дизайн і технічні характеристики можуть бути змінені виробником без попередього повідомлення.

КомплектацІя Замовити

Базові опції та комплектація

Система Fanuc Plus Oi-TF Японія;
10.4” TFT LCD кольоровий монітор Fanuc;
Автоматичний гідравлічний патрон – 1 шт;
Педаль зажиму патрону;
Пристрій підтвердження зажиму деталі в патроні;
Регулювання зусилля зажиму патрону;
Комплект інструментального оснащення на револьвер;
Освітлення робочої зони LED;
Повне бризкозахисне огородження робочої зони;
Автоматична система змащення направляючих;
Блокування відчинення дверей під час роботи;
Гідравлічна система;
Світлова сигнализація робочего процесу верстату, 3 кольори;
Система ЗОР високого тиску 5 Бар;
Подача ЗОР через інструмент;
Трансформатор силовий 380 B;
Жорстке нарізання різьби мітчиком (без компенсаційного патрону);
Система контраварійної зупинки верстату при відключенні електроенергії;
Комплект для встановлення верстату за рівнем;
Комплект анкерних болтів;
Технічна документація по програмуванню ЧПК Fanuc;
Технічна документація по обслуговуванню верстату;
Роз’єми на контролері ЧПК:
Роз’єм для карт PCMCIA;
Роз’єм USB;
Роз’єм RJ-45 Ethernet;
Роз’єм RS-232.

Додаткові опції та комплектація

Зовнішній конвеєр для прибирання стружки;
Система очищення ЗОР від масла;
Підвищення тиску ЗОР на 6, 10, 15 Бар;
Пістолет ЗОР;
Система охолодження баку ЗОР;
Додатковий обмив деталі ЗОР;
Автоматичне ЧПК кероване відчинення/зачинення дверей ;
Автоматична ЧПК задня бабка з центром, що обертається, ЧПК-керована піноль ;
Педаль для керування задньою бабкою;
Робот-інтерфейс;
Ручний щуп для вимірювання / автоматичної прив’язки інструменту;
Автоматичний щуп для вимірювання / автоматичної прив’язки інструменту;
Обдув патрону стиснутим повітрям;
Кондиціонер електричної шафи;
Збільшення внутрішньої пам’яті ЧПК до 2GB;
ПО Fanuc Manual Guide I – 3D симуляція обробки ЧПК;
Система моніторингу ефективності використання обладнання OEE;
Комплект ріжучого інструменту і оправок для виготовлення тестових деталей.

Потрібна додаткова інформація або підбір верстатів для проекту?

ВІДПРАВИТИ ЗАПИТ

Унікальна модель

Спеціально розроблена унікальна модель токарного верстата для обробки автомобільних дисків.

Спеціальна система кріплення

Спеціальна система кріплення автомобільного диска дозволяє надійно закріпити деталь на шпинделі без пошкодження заготовки.

Станина

Мостова станина з спеціально розробленого чавуну марки Mechanite c кутом нахилу в 45° забезпечує рівномірний розподіл навантаження за рахунок великої щільності і суцільнолитою конструкції без швів і з’єднань. Станина має підвищену стійкість і дозволяє пригнічувати відскоки та вібрації.

Направляючі

У верстатах SMEC застосовуються направляючі для силової прецизійної обробки коробчатого типу. Використання верстатів з направляючими такого типу завжди краще, коли обробка вимагає високого навантаження, жорсткості, більш високого ресурсу стійкості інструменту, кращого демпфірування вібрацій і здатності обробляти міцні матеріали.

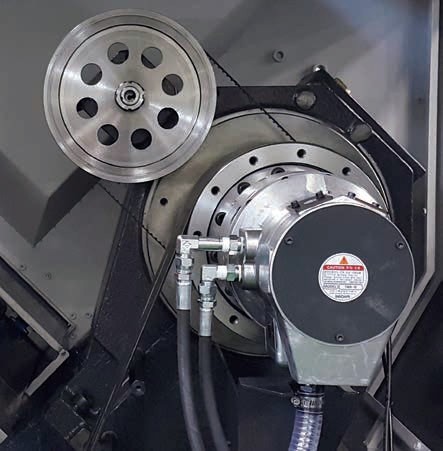

Шпиндель

Шпиндель верстатів SMEC оснащений ефективною системою відводу тепла, спирається на здвоєні конічні підшипники кочення і здвоєні радіально-упорні підшипники і гарантовано не має люфтів в радіальному і осьовому напрямках.

ЧПК

В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens и Mitsubishi.
