Спеціальний верстат SMEC PL25DC

Головна » КАТАЛОГ ОБЛАДНАННЯ » Спеціальні верстати » Спеціальний верстат SMEC PL25DC

Макс. деталь над станиною, мм: 520
Макс. деталь над супортом, мм: 350
Оберти шпинделю, мм: 2500

ХАРАКТЕРИСТИКИ

Характеристики			[ ] : Опції
Опис			PL25DC
Габарити обробки	Максимальна деталь над станиною	мм	520
Габарити обробки	Максимальна деталь над супортом	мм	350
Шпиндель	Оберти шпинделю	об/хв.	2500
	Конус шпинделю	АSА	А2-8
	Діаметр отвору шпинделю	мм	86
	Мотор шпинделю	кВт	15/18,5
Переміщення по осях	Переміщення по осі Z	мм	290
Переміщення по осях	Прискорене переміщення по осі Z	м/хв.	30
Задня бабка	Діаметр піноли задньої бабки	мм	110
	Переміщення задньої бабки	мм	160
	Конус задньої бабки	МТ	МТ4
Габарити верстату	Розмір	мм	3023x2068x1937
	Вага	кг	5000
	Номінальна потужність	кВА	30
Система ЧПК			Fanuc
*Дизайн і технічні характеристики можуть бути змінені виробником без попередього повідомлення.

КомплектацІя Замовити

Базові опції та комплектація

Система Fanuc Plus Oi-TF Японія;
10.4” TFT LCD кольоровий монітор Fanuc;
Автоматичний гідравлічний патрон – 1 шт;
Педаль зажиму патрону;
Пристрій підтвердження зажиму деталі в патроні;
Регулювання зусилля зажиму патрону;
Сирі кулачки для патрону – 3 комплекти (9 шт.);
Гартовані кулачки для патрону – 1 комплект (3 шт.);
Комплект інструментального оснащення на револьвер;
Освітлення робочої зони LED;
Повне бризкозахисне огородження робочої зони;
Автоматична система змащення направляючих;
Блокування відчинення дверей під час роботи;
Гідравлічна система;
Світлова сигнализація робочего процесу верстату, 3 кольори;
Система ЗОР високого тиску 5 Бар;
Подача ЗОР через інструмент;
Трансформатор силовий 380 B;
Жорстке нарізання різьби мітчиком (без компенсаційного патрону);
Система контраварійної зупинки верстату при відключенні електроенергії;
Комплект для встановлення верстату за рівнем;
Комплект анкерних болтів;
Технічна документація по програмуванню ЧПК Fanuc;
Технічна документація по обслуговуванню верстату;
Роз’єми на контролері ЧПК:
Роз’єм для карт PCMCIA;
Роз’єм USB;
Роз’єм RJ-45 Ethernet;
Роз’єм RS-232.

Додаткові опції та комплектація

Зовнішній конвеєр для прибирання стружки;
Уловлювач готових деталей;
Система очищення ЗОР від масла;
Підвищення тиску ЗОР на 6, 10, 15 Бар;
Пістолет ЗОР;
Додатковий обмив деталі ЗОР;
Система охолодження баку ЗОР;
Автоматичне ЧПК кероване відчинення/зачинення дверей ;
Інтерфейс для автоматної подачі прутка;
Пристрій автоматної подачі прутка;
Робот-інтерфейс;
Ручний щуп для вимірювання / автоматичної прив’язки інструменту;
Автоматичний щуп для вимірювання / автоматичної прив’язки інструменту;
Гартовані кулачки для патрону – 1 комплект (3 шт.);
Сирі кулачки для патрону – 1 комплект (3 шт.);
Збільшення/зменшенне розміру патрону;
Обдув патрону стиснутим повітрям;
Кондиціонер електричної шафи;
Збільшення внутрішньої пам’яті ЧПК до 2GB;
ПО Fanuc Manual Guide I – 3D симуляція обробки ЧПК;
Система моніторингу ефективності використання обладнання OEE;
Комплект ріжучого інструменту і оправок для виготовлення тестових деталей.

Потрібна додаткова інформація або підбір верстатів для проекту?

ВІДПРАВИТИ ЗАПИТ

Унікальна модель

Спеціально розроблена унікальна модель токарного верстата для обробки автомобільних диференціалів.

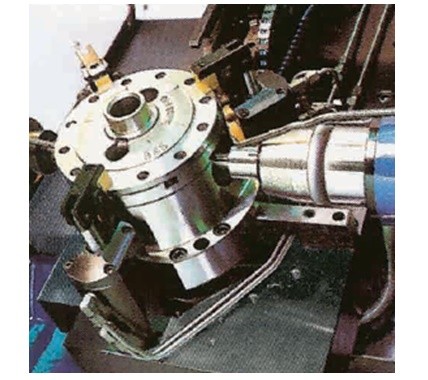

Система кріплення деталі

Спеціальна гідравлічна система кріплення деталей. Можливість обробки плоских і сферичних поверхонь.

Задня бабка

Задня бабка забезпечує високу точність при різанні в тяжких умовах і може переміщатися вручну за допомогою маховика MPG. Крім того, коли встановлена програмована задня бабка, задня бабка і піноль можуть автоматично переміщатися вперед і назад з використанням M-кодів.

Направляючі

У верстатах SMEC застосовуються направляючі для силової прецизійної обробки коробчатого типу. Використання верстатів з направляючими такого типу завжди краще, коли обробка вимагає високого навантаження, жорсткості, більш високого ресурсу стійкості інструменту, кращого демпфірування вібрацій і здатності обробляти міцні матеріали.

Шпиндель

Шпиндель верстатів SMEC оснащений ефективною системою відводу тепла, спирається на здвоєні конічні підшипники кочення і здвоєні радіально-упорні підшипники і гарантовано не має люфтів в радіальному і осьовому напрямках.

ЧПК

В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens и Mitsubishi.
