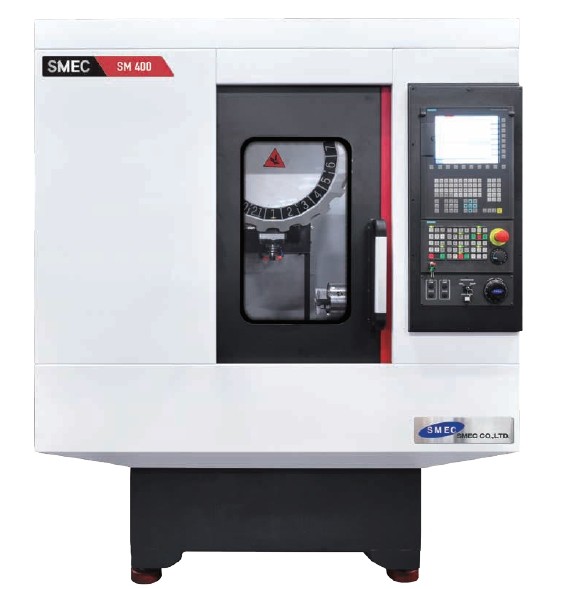

Фрезерний оброблювальний центр SMEC SM400
Демонстрація роботи SMEC SM400
ХАРАКТЕРИСТИКИ
Характеристики | [ ] : Опції | ||||
Опис | SM400 | ||||
Fanuc | Mitsubishi | Siemens | |||
Переміщення | Хід по осі Х | мм | 530 | 530 | 530 |
Хід по осі Y | мм | 400 | 400 | 400 | |
Хід по осі Z | мм | 350 | 350 | 350 | |
Відстань від носу шпинделю до столу | мм | 150-500 | 150-500 | 150-500 | |
Стіл | Розмір столу | мм | 600×400 | 600×400 | 600×400 |
Максимальне навантаження на стіл | кгс | 200 | 200 | 200 | |
Пази на столі | мм | 14Н8 х р125 х 3 шт. | 14Н8 х р125 х 3 шт. | 14Н8 х р125 х 3 шт. | |
Шпиндель | Оберти шпинделю | об/хв. | 12000 [20000] | 12000 [24000] | 24000 |
Мотор шпинделю | кВт | 5,5/3,7 [3,7/2,2] | 5,5/3,7 [3,7/2,2] | 11/5,5 | |
Конус шпинделю | ASA | BBT30 | BBT30 | BBT30 | |
Прискорені переміщення | Прискорене переміщення по осі Х | м/хв. | 60 | 60 | 60 |
Прискорене переміщення по осі Y | м/хв. | 60 | 60 | 60 | |
Прискорене переміщення по осі Z | м/хв. | 60 | 60 | 60 | |
Магазин инструменту | Кількість інструментів | шт. | 21 | 21 | 21 |
Час зміни інструменту | сек. | 1,3 | 1,3 | 1,3 | |
Габарити верстату | Розмір | мм | 2700x1670x2570 | 2700x1670x2570 | 2700x1670x2570 |
Вага | кг | 3800 | 3800 | 3800 | |
Номінальна потужність | кВА | 32 | 32 | 32 | |
Система ЧПУ | Fanuc | ||||
*Дизайн і технічні характеристики можуть бути змінені виробником без попередього повідомлення. |
Шпиндель
Шпиндель з прямим приводом на 20000 об / хв і оптимізовані налаштування попередньо навантажених підшипників здатні підтримувати різні операції обробки, що збільшує жорсткість, запобігає підвищенню температури під час роботи і продовжує термін служби підшипників.
Конус шпинделю
Подвійний контакт конуса шпинделя ВВТ забезпечує надійне з’єднання конуса і торця тримача інструменту і шпинделя для підтримки жорсткості різання на високих швидкостях. Використання конуса ВВТ підвищує точність і надійність обробки, поліпшує округлість при розточуванні і свердлінні.
Система термоконтролю
Система термоконтроля компенсує всі термозміщення на шпинделі і станині, відповідно вся структура верстата працює в однакових температурних умовах і зі стабільними точносними характеристиками.
Пристрій сміни інструменту
Пристрій зміни інструменту, розроблений компанією SMEC, демонструє прекрасні динамічні характеристики. Час зміни інструменту становить всього 1,4 сек. Система зміни інструменту гарантує довговічну і безвідмовну роботу.
Прискорене переміщення по осях
Прискорене переміщення по осях 60 м / хв досягається за рахунок прямого з’єднання ШВП з високонадійними цифровими серводвигунами по осях і забезпечує надвисоку швидкість обробки в будь-яких режимах.
ЧПК
В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens и Mitsubishi.
Шпиндель
Шпиндель з прямим приводом на 20000 об / хв і оптимізовані налаштування попередньо навантажених підшипників здатні підтримувати різні операції обробки, що збільшує жорсткість, запобігає підвищенню температури під час роботи і продовжує термін служби підшипників.
Конус шпинделю
Подвійний контакт конуса шпинделя ВВТ забезпечує надійне з’єднання конуса і торця тримача інструменту і шпинделя для підтримки жорсткості різання на високих швидкостях. Використання конуса ВВТ підвищує точність і надійність обробки, поліпшує округлість при розточуванні і свердлінні.
Система термоконтролю
Система термоконтроля компенсує всі термозміщення на шпинделі і станині, відповідно вся структура верстата працює в однакових температурних умовах і зі стабільними точносними характеристиками.
Пристрій сміни інструменту
Пристрій зміни інструменту, розроблений компанією SMEC, демонструє прекрасні динамічні характеристики. Час зміни інструменту становить всього 1,4 сек. Система зміни інструменту гарантує довговічну і безвідмовну роботу.
Прискорене переміщення по осях
Прискорене переміщення по осях 60 м / хв досягається за рахунок прямого з’єднання ШВП з високонадійними цифровими серводвигунами по осях і забезпечує надвисоку швидкість обробки в будь-яких режимах.
ЧПК
В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens и Mitsubishi.
