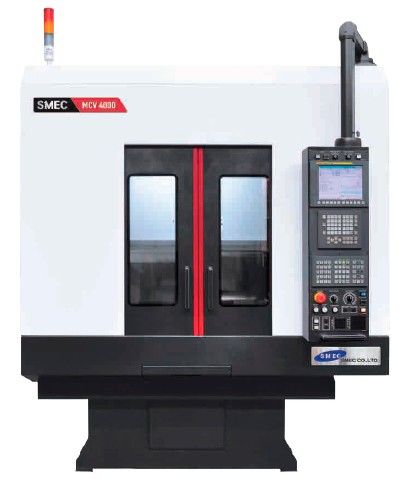

Фрезерний оброблювальний центр
SMEC MCV400D

Розмір столу, мм: 2*600×520
Хід по X/Y/Z, мм: 550/400/350
Оберти шпинделю, об/хв: 12000

Демонстрація роботи SMEC MCV400D

ХАРАКТЕРИСТИКИ

Характеристики			[ ] : Опції
Опис			MCV400D
Переміщення	Хід по осі Х	мм	550
	Хід по осі Y	мм	400
	Хід по осі Z	мм	350
	Відстань від носу шпинделю до столу	мм	200-550
Стіл	Розмір столу	мм	2*600×520
	Максимальне навантаження на стіл	кгс	2*200
	Пази на столі	мм	2*33-M16x90x90
Шпиндель	Оберти шпинделю	об/хв.	12000
	Мотор шпинделю	кВт	11/7,5
	Конус шпинделю	ASA	BBT40
Прискорені переміщення	Прискорене переміщення по осі Х	м/хв.	48
	Прискорене переміщення по осі Y	м/хв.	48
	Прискорене переміщення по осі Z	м/хв.	36
Магазин инструменту	Кількість інструментів	шт.	16
Магазин инструменту	Час зміни інструменту	сек.	1,3
Габарити верстату	Розмір	мм	2931x1945x2466
	Вага	кг	4800
	Номінальна потужність	кВА	30
Система ЧПК			Fanuc / Siemens
*Дизайн і технічні характеристики можуть бути змінені виробником без попередього повідомлення.

КомплектацІя Замовити

Базові опції та комплектація

Система Fanuc Plus Oi-TF Японія;
10,4” TFT LCD кольоровий монітор Fanuc;
Магазин зміни інструменту;
Освітлення робочої зони LED;
Система зовнішньої подачі ЗОР 10 Бар;
Пістолет обмиву ЗОР зони обробки;
Бак з ємністю ЗОР;
Система очищення ЗОР від масла;
Повне огородження робочої зони;
Захист КГП та направляючих за всяма осями;
Автоматична система проливного змащення;
Світлова сигнализація робочего процесу верстату, 3 кольори;
Виносний маховик на 5 осей;
Стружкоприбиральник шнековий — 2 шт.;
Трансформатор силовий 380 B;
Масляне примусове охолодження шпинделя;
Контроль температури вузлів верстату;
Пістолет обдуву стиснутим повітрям;
Опція ЧПК Fanuc AICC-II – обробка 200 кадрів вперед;
Жорстке нарізання різьби без компенсаційного патрону;
Комплект для встановлення верстату за рівнем;
Комплект анкерних болтів;
Комплект повної технічної документації;
Роз’єм для карт PCMCIA;
Роз’єм USB;
Роз’єм RJ-45 Ethernet;
Роз’єм RS-232.

Додаткові опції та комплектація

Конвеєр для прибирання стружки;
Автоматичні двері;
Підготовка верстату для подачі ЗОР через шпиндель;
Підвищення тиску подачі ЗОР через шпиндель;
Очисник ЗОР від масла;
Пістолет обмиву ЗОР зони обробки;
Пістолет обдуву стиснутим повітрям;
Уловлювач масляного туману;
Уловлювач пилу;
Оптичні лінійки Heidenhain для осей X / Y / Z;
Опція ЧПК збільшення внутрішньої пам’яті ЧПК до 2GB;
ПО Fanuc Manual Guide I – 3D симуляція обробки ЧПК;
ПО Fanuc Згладжуюча інтерполяція;
ПО Fanuc Вибір режиму згладжування;
Підготовка під 4-ту вісь;
Стіл ЧПК поворотний TJR (R)J Japan;
Привід ЧПК столу Fanuc Motor driver 6160 з комплектом підключення;
Задня бабка TТJ Japan;
Патрон трьохкулачковий і планшайба SK;
Протистіл, підтримка RTA-J;
Щуп прив’язки інструменту Renishaw;
Система обміру/прив’язки деталі Renishaw;
Автоматичне відключення верстату після завершення програми М30;
Додаткові М-команди.

Потрібна додаткова інформація або підбір верстатів для проекту?

ВІДПРАВИТИ ЗАПИТ

Подвійний поворотный стіл

Подвійний поворотний стіл з навантаженням на кожну частину до 200 кг. Економія часу на перестановку деталі: поки на одній частині столу йде обробка, на другій частині змінюється заготовка.

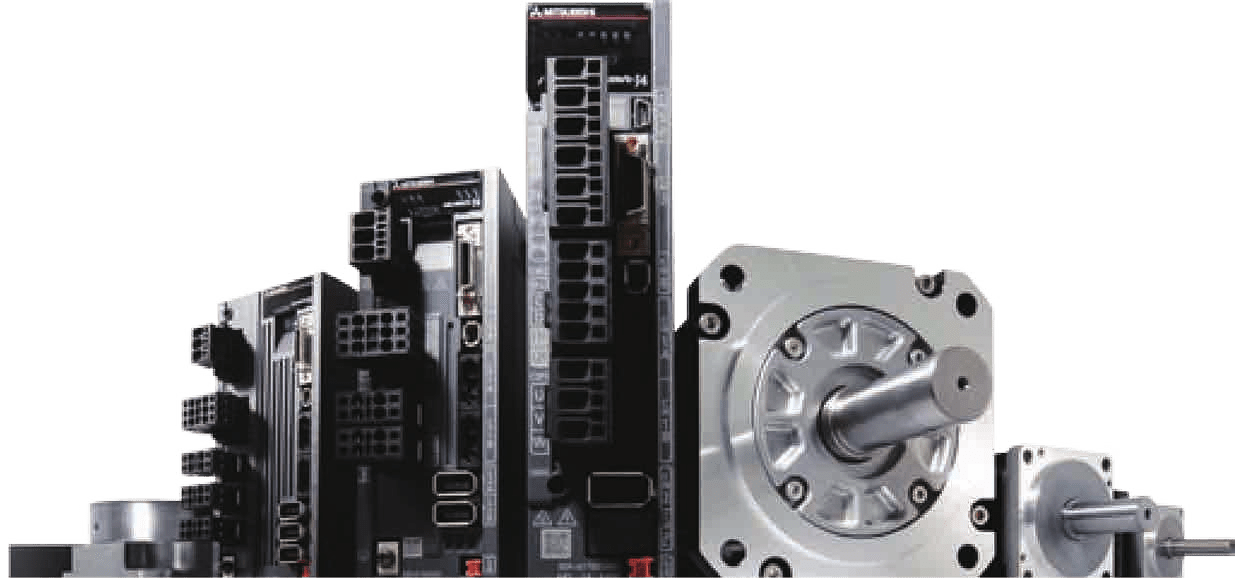

Прискорене переміщення по осях

Прискорене переміщення по осях 48 м / хв досягається за рахунок прямого з’єднання ШВП з високонадійними цифровими серводвигунами по осях і забезпечує надвисоку швидкість обробки в будь-яких режимах.

Конус шпинделю

Подвійний контакт конуса шпинделя ВВТ забезпечує надійне з’єднання конуса і торця тримача інструменту і шпинделя для підтримки жорсткості різання на високих швидкостях. Використання конуса ВВТ підвищує точність і надійність обробки, поліпшує округлість при розточуванні і свердлінні.

Система термоконтролю

Система термоконтроля компенсує всі термозміщення на шпинделі і станині, відповідно вся структура верстата працює в однакових температурних умовах і зі стабільними точносними характеристиками.

Пристрій зміни інструменту

Пристрій зміни інструменту, розробленийкомпанією SMEC, демонструє прекрасні динамічні характеристики. Час зміни інструменту становить всього 1,3 сек. Система зміни інструменту гарантує довговічну і безвідмовну роботу.

ЧПК

В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens и Mitsubishi.

Подвійний поворотный стіл

Прискорене переміщення по осях

Конус шпинделю

Система термоконтролю

Пристрій зміни інструменту

ЧПК

В верстатах SMEC використовується ЧПК Fanuc. Для окремих моделей можливе оснащення ЧПК Siemens и Mitsubishi.
