Фрезерний оброблювальний центр SMEC LCV6700
Демонстрація роботи SMEC LCV6700
ХАРАКТЕРИСТИКИ
Характеристики | [ ] : Опції | |||
Опис | LCV6700 | |||
Прямий привід | Коробка передач | |||
Переміщення | Хід по осі Х | мм | 1350 | 1350 |
Хід по осі Y | мм | 670 | 670 | |
Хід по осі Z | мм | 650 | 650 | |
Відстань від носу шпинделю до столу | мм | 200-850 | 200-850 | |
Стіл | Розмір столу | мм | 1550×670 | 1550×670 |
Максимальне навантаження на стіл | кгс | 1000 | 1000 | |
Пази на столі | мм | 18Н8 х р125 х 5 шт. | 18Н8 х р125 х 5 шт. | |
Шпиндель | Оберти шпинделю | об/хв. | 12000 | 6000-8000 |
Мотор шпинделю | кВт | 18,5/15 | 18,5/15 | |
Конус шпинделю | ASA | BBT40 | BBT50 | |
Прискорені переміщення | Прискорене переміщення по осі Х | м/хв. | 30 | 30 |
Прискорене переміщення по осі Y | м/хв. | 30 | 30 | |
Прискорене переміщення по осі Z | м/хв. | 24 | 24 | |
Магазин инструменту | Кількість інструментів | шт. | 30 | 30 |
Час зміни інструменту | сек. | 1.2 | 2 | |
Габарити верстату | Розмір | мм | 3400x2430x3055 | 3400x2430x3055 |
Вага | кг | 11000 | 11000 | |
Номінальна потужність | кВА | 34 | 34 | |
Система ЧПК | Fanuc | |||
*Дизайн і технічні характеристики можуть бути змінені виробником без попередього повідомлення. |
Станина
Станина верстатів SMEC забезпечує ідеальне поглинання вібрацій, чим гарантує максимальну точність обробки і високий клас продукції, що випускається. На верстаті застосовується унікальне рішення конструкції станини у вигляді повноцінної суцільнолитий трапеції, що дозволяє рівномірно рознести навантаження.
Направляючі
У верстатах SMEC застосовуються направляючі для силової прецизійної обробки коробчатого типу. Використання верстатів з направляючими такого типу завжди краще, коли обробка вимагає високого навантаження, жорсткості, більш високого ресурсу стійкості інструмента, кращого демпфірування вібрацій і здатності обробляти міцні матеріали.

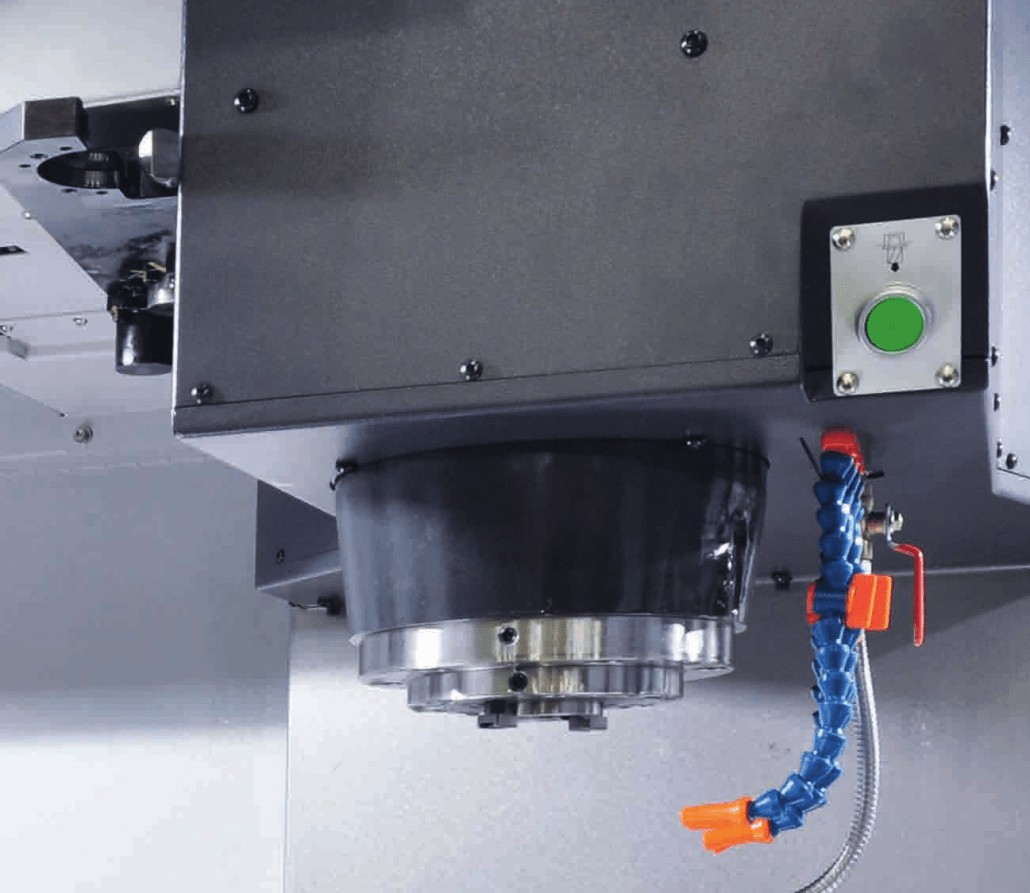

Шпиндель
Передова технологія і конічна конструкція шпинделів, що застосовуються в верстатах SMEC, дозволяє рівномірно розподілити високе осьове навантаження і забезпечити контроль тепловиділення. Завдяки примусовому охолодженню, робота вузла шпинделя буде стабільною при силових режимах обробки.
Конус шпинделю
Подвійний контакт конуса шпинделя ВВТ забезпечує надійне з’єднання конуса і торця тримача інструменту і шпинделя для підтримки жорсткості різання на високих швидкостях. Використання конуса ВВТ підвищує точність і надійність обробки, поліпшує округлість при розточуванні і свердлінні.
Поворотний стіл
За бажанням замовника фрезерний верстат може бути укомплектований ЧПК-керованим поворотним столом з будь-яким супутнім оснащенням для підвищення ефективності роботи і збільшення можливостей верстата.
ЧПУ
В станках SMEC используется ЧПУ Fanuc. Для отдельных моделей возможно оснащение станка ЧПУ Siemens и Mitsubishi
